A tubulação ramificada de refrigerante desempenha um papel crítico nos sistemas VRF e VRV modernos. Embora os componentes da tubulação representem uma fração notavelmente pequena das despesas totais do projeto HVAC, eles carregam um peso operacional imenso. A padronização dos componentes corretos determina a longevidade geral do sistema, a integridade do compressor e o pico de eficiência energética.
Muitos instaladores tratam os seletores de ramificação como produtos básicos, o que introduz enormes vulnerabilidades no sistema. Acessórios abaixo da média levam diretamente à distribuição desigual de temperatura nas zonas do edifício. Além disso, a seleção inadequada da filial causa vazamentos catastróficos de refrigerante e anula imediatamente as garantias do OEM. Você não pode se dar ao luxo de comprometer essas junções críticas.
Este guia serve como uma estrutura técnica para o estágio de decisão para engenheiros, empreiteiros e gerentes de compras de HVAC. Exploraremos como avaliar, dimensionar e selecionar os acessórios de ramificação corretos. Você aprenderá a física por trás da distribuição de refrigerante e descobrirá estratégias especializadas para proteger sua próxima instalação.

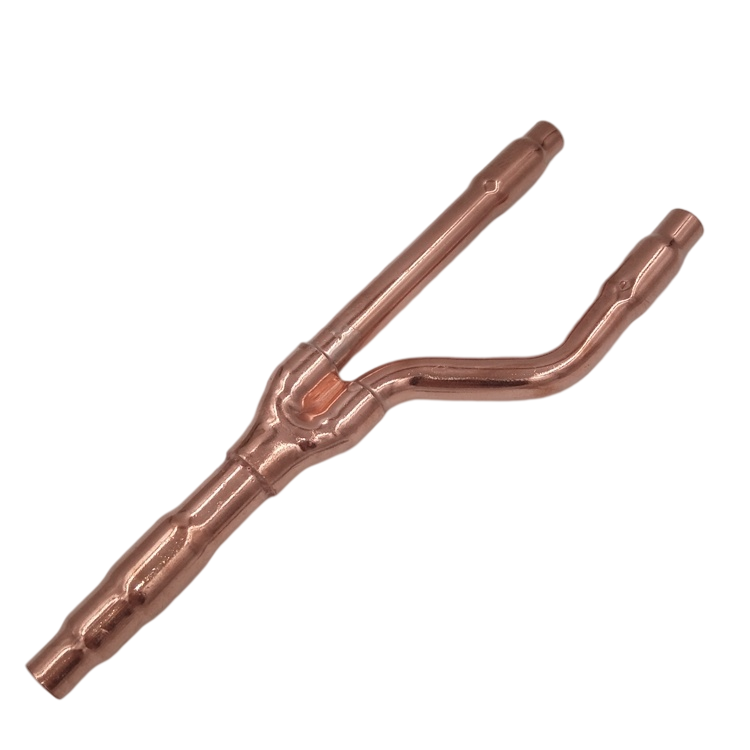

O fluxo de refrigerante dentro de um sistema VRF se comporta de maneira diferente do encanamento básico de água. Os sistemas modernos utilizam fluxo bifásico, o que significa que líquido e vapor viajam simultaneamente pelas linhas. Um tubo de cobre em Y especializado é meticulosamente projetado para separar com precisão essas linhas de líquido e gás. A geometria exclusiva em forma de Y garante distribuição uniforme de refrigerante para múltiplas unidades internas a partir de um único condensador externo. Quando o fluido entra na junta, o formato permite que ele se divida proporcionalmente sem perturbar a delicada proporção líquido-vapor.
Você não pode usar um T de encanamento padrão como tubo de ar condicionado . Os tees de cobre padrão forçam o refrigerante de alta velocidade a se chocar contra uma parede plana e se dividir em um ângulo severo de 90 graus. Esta mudança violenta de direção destrói o fluxo laminar. Isso cria turbulência severa dentro do tubo. Como o vapor é mais leve que o líquido, a turbulência força o vapor por um caminho e o líquido pelo outro. Conseqüentemente, algumas unidades internas carecem de refrigerante enquanto outras inundam. Este desequilíbrio acaba por enviar o líquido não evaporado de volta ao compressor, causando falha mecânica fatal.
A utilização de juntas ramificadas VRF especialmente desenvolvidas oferece vantagens operacionais significativas:
A seleção dos componentes certos exige o cumprimento estrito dos padrões metalúrgicos. Você deve especificar cobre desoxidado de qualidade premium para todas as ramificações do sistema. A maioria dos fabricantes de primeira linha utiliza ligas C1220 ou SF-Cu. Devemos também diferenciar os graus de têmpera do cobre com base nos requisitos do sistema. O tipo O (cobre macio recozido) oferece flexibilidade para diâmetros menores, facilitando o manuseio. Por outro lado, o tipo 1/2H (cobre semi-duro) fornece a integridade estrutural rígida necessária para tubos de diâmetro maior que lidam com imensas forças internas.
Os refrigerantes modernos de baixo GWP, como R410A e R32, operam a pressões substancialmente mais altas do que os refrigerantes legados. A sua infraestrutura de tubulação deve acomodar essas condições extremas. Ao avaliar uma junta refnet de cobre VRF , procure classificações de pressão mínima de trabalho superiores a 50 bar (aproximadamente 725 psi). Os fabricantes de elite ampliam ainda mais esses limites durante os testes de fábrica. Os benchmarks aceitáveis incluem a sustentação de 4,17 MPa para retenção de vazamentos e a sobrevivência de até 12,51 MPa para pressão de ruptura final.
| Métrica de desempenho | Requisito padrão | Elite Factory Benchmark |
|---|---|---|
| Classificação de pressão de trabalho | > 3,0MPa | > 5,0 MPa (aprox. 50 bar/725 psi) |
| Pressão de retenção de vazamento | 3,5 MPa | 4,17 MPa |
| Pressão de ruptura final | 10,0MPa | 12,51 MPa |
A rigorosa garantia de qualidade de fabricação separa acessórios premium de falsificações perigosas. Instrua os compradores a exigir processos de extrusão contínuos. A construção perfeita elimina pontos de solda fracos onde normalmente se originam vazamentos de alta pressão. Além disso, exige 100% de detecção de falhas por correntes parasitas em linha. Este processo de teste eletromagnético identifica variações microscópicas na espessura da parede e rachaduras invisíveis. Finalmente, garanta que os fabricantes utilizem um ambiente de fabricação livre de ácido. Os resíduos de ácido deixados dentro do tubo eventualmente reagem com os refrigerantes, causando corrosão interna devastadora.
O dimensionamento da tubulação ramificada requer um mapeamento matemático rigoroso. Você nunca deve adivinhar as dimensões do tubo com base no diâmetro visual. Em vez disso, confie na Lógica do Índice de Capacidade. Os fabricantes atribuem um número de índice de capacidade ou valor de tonelagem (TR) a cada unidade interna e externa. Você determina o tamanho apropriado do acoplamento de distribuição somando o índice de capacidade de todas as unidades internas a jusante conectadas a essa ramificação específica.
Desviar-se das tabelas de dimensionamento específicas do fabricante é um convite a falhas mecânicas graves.
As instalações comerciais apresentam frequentemente unidades interiores excepcionalmente grandes, frequentemente avaliadas em 72 ou 96 MBH. Conectar esses enormes manipuladores de ar requer técnicas especializadas. Os projetistas devem utilizar “juntas de geminação” específicas para mesclar múltiplas portas com segurança. A geminação permite que o sistema forneça o imenso volume de refrigerante necessário sem violar as restrições de velocidade do tubo ou comprometer a separação de fases.
Os empreiteiros normalmente empregam dois métodos principais para conectar uma junta refnet de cobre à rede do sistema principal. Cada abordagem acarreta requisitos processuais e fatores de risco distintos.
A brasagem continua sendo o padrão ouro da indústria para conexões VRF. Ele cria uma vedação permanente, ligada metalurgicamente, capaz de resistir a décadas de expansão e contração térmica. No entanto, os técnicos devem seguir rigorosamente o protocolo de purga de nitrogênio. O aquecimento do cobre na presença de oxigênio ambiente cria óxido cúprico dentro do tubo. Geralmente chamamos isso de “incrustação”. Esses detritos pretos abrasivos eventualmente se desprendem, circulam pelo sistema e obstruem permanentemente os micro-orifícios das Válvulas de Expansão Eletrônica (EEVs). A purga de nitrogênio de baixa pressão através dos tubos durante a brasagem evita completamente a oxidação.
Alternativas modernas como ZoomLock e LOKRING oferecem soluções de conexão a frio usando ferramentas especializadas de prensa hidráulica. Esses acessórios mecânicos prendem a tubulação de cobre e formam uma vedação hermética com anel de vedação.
Prós: A prensagem a frio elimina completamente as autorizações de trabalho a quente, os alertas de incêndio e o risco de oxidação interna. Em ambientes como hospitais ativos ou edifícios históricos de madeira, isto revela-se inestimável. Também pode reduzir os custos trabalhistas em 40% a 60%.
Contras: A principal desvantagem envolve custos iniciais de ferramentas. As mandíbulas da prensa hidráulica representam um investimento significativo. Além disso, as ferramentas de prensagem exigem espaços específicos. Os técnicos muitas vezes têm dificuldade para encaixar essas ferramentas volumosas em vazios apertados no teto ou em poços de serviços públicos densamente compactados.
Mesmo os componentes da mais alta qualidade falham se instalados incorretamente. A dinâmica dos fluidos exige adesão estrita às restrições geométricas. Os instaladores devem priorizar a orientação espacial precisa para garantir uma distribuição igual de fases em toda a rede.
Ao instalar uma junta horizontalmente, você deve monitorar cuidadosamente o ângulo de inclinação. O ramo nunca deve exceder uma inclinação de 30° em relação ao plano nivelado. Exceder esse ângulo faz com que a gravidade puxe o refrigerante líquido para o ramo inferior enquanto envia vapor para o ramo superior. Isso destrói o equilíbrio do sistema. Por outro lado, você pode instalar a junta verticalmente, apontando para cima ou para baixo. No entanto, torcer ou curvar a montagem vertical é estritamente proibido.
O refrigerante precisa de espaço físico para se acalmar após passar por uma conexão. Chamamos isso de buffer de tubo reto. Os instaladores devem manter distâncias obrigatórias para preservar o fluxo laminar. Deixe sempre um mínimo de 12 polegadas (aproximadamente 30 cm) de tubo completamente reto entre duas juntas de ramificação separadas. Você deve aplicar esta mesma regra de 12 polegadas entre uma articulação e qualquer cotovelo de 90 graus. Além disso, mantenha uma folga mínima de 500 mm para tubos retos antes que a linha entre na unidade interna.
As linhas de refrigerante operam em temperaturas extremas. As linhas de gás no modo de resfriamento ficam incrivelmente frias, condensando instantaneamente a umidade ambiente. O isolamento manual do campo falha frequentemente porque o complexo formato em Y se mostra difícil de envolver firmemente. As bolsas de ar restantes inevitavelmente levam à transpiração, gotejamento e graves danos causados pela água na parede de gesso do teto. A aquisição de um pré-formado e compatível com a fábrica kit refnet isolado resolve esse problema totalmente. Esses kits apresentam espuma de polietileno reticulado moldada exatamente na geometria da junta, garantindo uma barreira de vapor impecável.
Selecionar o parceiro de fabricação certo reduz os riscos muito antes de o equipamento chegar ao local de trabalho. Os gestores de compras devem exigir documentação transparente de potenciais fornecedores.
Não aceite afirmações vagas de qualidade. Exigir conformidade documentada com os principais padrões internacionais de metalurgia. Seu fornecedor deve fornecer facilmente certificações para JIS H 3300, ASTM B280 ou GB/T17791. Esses padrões regem os níveis exatos de pureza do cobre, resistência à tração e uniformidade da espessura da parede.
Peça aos fornecedores relatórios verificáveis de testes de vazamento de hélio. As moléculas de hélio são significativamente menores que as moléculas de nitrogênio ou de ar. Portanto, os testes de hélio revelam vazamentos microscópicos que os testes de pressão padrão não detectam. Além disso, solicite dados do ciclo de fadiga térmica para provar que a junta pode suportar décadas de oscilações de temperatura entre quentes e frios.
Certifique-se de que o fabricante ofereça transparência clara na origem do material. O mercado ocasionalmente é inundado com ligas falsificadas ou recicladas. O cobre reciclado contém impurezas que enfraquecem a estrutura molecular. Sob a pressão de 725 psi de um sistema R410A, essas juntas impuras se abriram. Fornecedores respeitáveis inserem números de lote diretamente em seus componentes de latão e cobre, garantindo rastreabilidade retroativa completa em caso de falha.
A seleção de uma junta refnet de cobre continua sendo uma decisão fundamental de engenharia estrutural, e não uma compra básica de commodities. A integridade do sistema depende muito de metalurgia precisa, dimensionamento rigoroso de capacidade e geometria de instalação perfeita. Cortar cantos nessas junções cruciais garante um controle deficiente da temperatura, falhas mecânicas e danos materiais dispendiosos.
Antes de fazer pedidos em grandes quantidades, aconselhe seus empreiteiros e equipes de projeto a cruzarem referências com as tabelas de seleção de tubulação específicas do fabricante VRF. Compare esses requisitos do OEM diretamente com os envios de engenharia das conexões da filial escolhida. Ao manter padrões de aquisição rigorosos e aplicar protocolos de instalação especializados, você protege o compressor, garante a eficiência ideal e fornece um sistema HVAC confiável construído para durar.
R: Não. Os tees de encanamento padrão forçam uma mudança direcional brusca de 90 graus. Isso causa enorme turbulência no refrigerante e interrompe completamente a separação proporcional das fases líquida e gasosa. O uso de tees padrão resulta em unidades internas famintas, compressores inundados e garantias OEM anuladas.
R: Embora os limites exatos variem de acordo com o OEM, as métricas padrão geralmente permitem que os comprimentos reais da tubulação até a unidade interna mais distante alcancem até 165 metros (ou 190 metros de comprimento equivalente). O comprimento total da tubulação do sistema combinado pode muitas vezes estender-se até 1.000 metros.
R: O aquecimento do cobre na presença de oxigênio ambiente cria óxido cúprico interno, também conhecido como incrustação. Esses detritos pretos abrasivos se desprendem e circulam pelo sistema. Eventualmente, ele se alojará no interior e destruirá permanentemente as válvulas de expansão eletrônica (EEVs) do sistema e a mecânica do compressor.
R: O formato geométrico complexo em Y de um acoplamento de distribuição torna incrivelmente difícil envolvê-lo manualmente. O envolvimento do campo muitas vezes deixa bolsas de ar ocultas. Os kits de isolamento formados na fábrica garantem uma vedação de vapor perfeita e hermética, eliminando o risco de vazamentos destrutivos de condensação dentro dos espaços do teto.
