Como escolher distribuidores de líquidos de latão para sistemas de refrigeração de unidades fan coil

Em HVAC e refrigeração comercial, a distribuição desigual de refrigerante leva a circuitos de bobina famintos, congelamento localizado e comprometimento da capacidade do sistema. Os engenheiros lutam constantemente contra essas ineficiências ao projetar redes de resfriamento de alto desempenho. A má divisão de fluidos arruína até mesmo as melhores serpentinas do evaporador. A transferência de calor depende muito do fornecimento homogêneo de fluido em todos os circuitos disponíveis. Selecionar o hardware de distribuição adequado é uma decisão crítica de engenharia. Impacta diretamente na eficiência da válvula de expansão. Ele também determina a taxa geral de transferência de calor da unidade fan coil (FCU). A correspondência precisa evita sérios gargalos de desempenho.

Este guia fornece uma estrutura simples e focada em engenharia para avaliar, dimensionar e especificar esses componentes. Você aprenderá como calcular com precisão as quedas de pressão e selecionar o bico ideal. Também cobrimos técnicas essenciais de instalação. Seguindo essas diretrizes, você garante um fluxo equilibrado e confiabilidade do sistema a longo prazo.

Principais conclusões

• Dimensionamento acima da capacidade nominal: A seleção do distribuidor deve ser baseada na queda de pressão real do sistema e no tipo de refrigerante, e não apenas na tonelagem nominal.
• A correspondência do bico é crítica: é necessário um bico de orifício de tamanho correto para manter a velocidade necessária para uma mistura homogênea de líquido e vapor antes da distribuição.
• Equivalência de circuito: O distribuidor é tão eficaz quanto os tubos distribuidores; todos os tubos de conexão ao evaporador devem ter comprimento e queda de pressão iguais.
• Confiabilidade do material: O latão de alta qualidade oferece propriedades térmicas ideais e facilidade de brasagem com conexões de unidades fan coil de cobre padrão, mas as classificações de pressão devem estar alinhadas com os refrigerantes modernos de alta pressão (por exemplo, R-410A, R-32).

Enquadrando o problema de engenharia: por que a seleção de distribuidores é importante

O objetivo principal é direto. Você deve garantir a divisão igual da mistura refrigerante bifásica que sai da válvula de expansão termostática (TXV). Esta mistura contém líquido denso e gás flash leve. Se eles se separarem prematuramente, alguns circuitos inundarão enquanto outros morrerão de fome. Um circuito faminto absorve muito pouco calor. Um circuito inundado corre o risco de enviar líquido de volta ao compressor. Você deve manter o líquido e o gás completamente misturados até que entrem nos tubos do evaporador.

O custo da má especificação é notavelmente alto. Componentes incompatíveis ou de tamanho inadequado levam à caça de TXVs. A válvula abre e fecha constantemente enquanto procura uma leitura de superaquecimento estável. Esta instabilidade reduz significativamente a vida útil do compressor. Também produz relações baixas de calor sensível. O sistema simplesmente se esforça para remover o calor de forma eficaz. Você desperdiça energia e aumenta o desgaste das peças mecânicas.

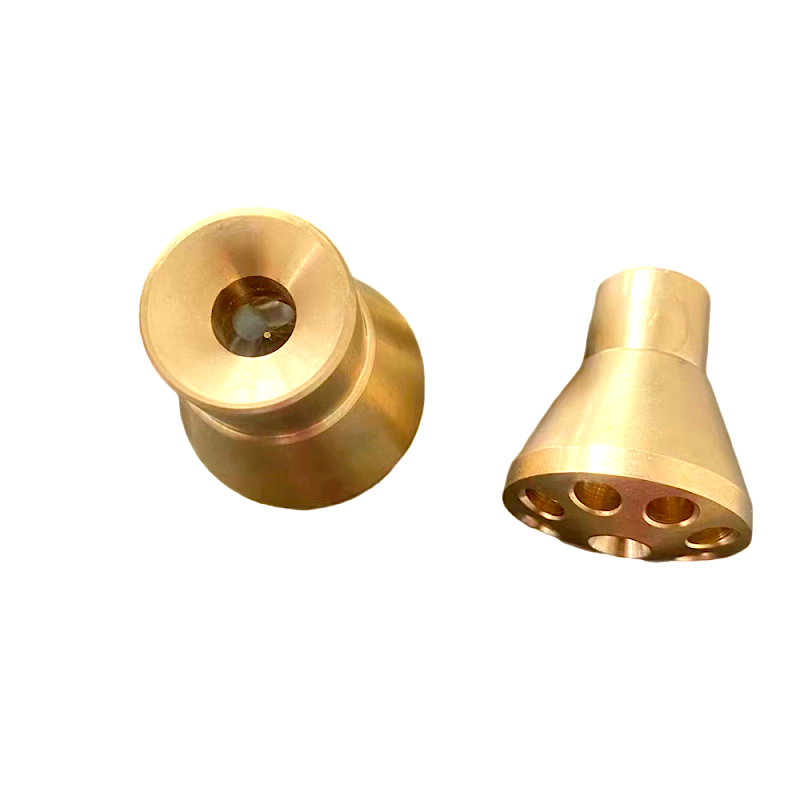

Posicionado diretamente entre a válvula de expansão e a bobina do evaporador, este componente atua como distribuidor crítico de líquido refrigerante . Ele determina a eficiência total da bobina. Você não pode tratar sua seleção como uma reflexão tardia. A engenharia de precisão nesta junção garante uma ótima troca de calor. Ele garante que cada centímetro quadrado da bobina do evaporador faça sua parte no trabalho de resfriamento.

Critérios Básicos de Avaliação para Distribuidores de Líquidos de Latão

Requisitos de tonelagem e queda de pressão

Avalie a queda de pressão necessária no dispositivo e em seu bocal interno. Normalmente, isso fica entre 15 a 35 psi. O número exato depende muito do refrigerante específico e da aplicação alvo. Você não pode dimensionar com base apenas na tonelagem nominal. As classificações nominais assumem condições padrão. As condições reais de campo variam enormemente.

Avalie o desempenho dos componentes em condições de carga parcial. A velocidade do refrigerante deve permanecer alta o suficiente para evitar a separação de gás e líquido. Cargas baixas geralmente causam fluxo lento. O fluxo lento permite que a gravidade puxe o líquido para baixo. O dimensionamento adequado garante a entrega em fases mistas mesmo quando o sistema opera com baixa capacidade.

Número de circuitos e geometria da bobina

Combine a contagem de saída exatamente com o número de circuitos na bobina Existe uma regra prática estrita na engenharia HVAC. Nunca conecte tomadas de distribuição não utilizadas. Fazer isso interrompe imediatamente a geometria do fluxo interno. Causa divisão irregular de fluidos nas portas ativas restantes. Se sua bobina tiver seis circuitos individuais, você deverá adquirir um modelo de seis circuitos. distribuidora do trocador de calor .

A tentativa de tampar uma porta extra altera a dinâmica interna dos fluidos. A mistura favorecerá certos caminhos em detrimento de outros. Isso vai contra completamente o propósito do componente. Sempre mapeie a geometria da sua bobina antes de solicitar peças.

Dimensões do Tubo Distribuidor (OD)

Especifique o diâmetro externo (DE) correto para os tubos de saída. Eles devem combinar perfeitamente com as conexões da bobina do evaporador. Os tamanhos de diâmetro externo padrão variam de 3/16 pol. a 5/16 pol. para aplicações comerciais. O dimensionamento preciso mantém a velocidade adequada do refrigerante através das linhas de conexão.

Esta velocidade é absolutamente necessária para transportar o óleo de volta ao compressor. Os compressores dependem do retorno do refrigerante para levar o óleo lubrificante para casa. O retorno lento do óleo destrói os compressores com o tempo. O dimensionamento adequado do tubo mantém a mistura se movendo rápido o suficiente para suspender as gotículas de óleo.

Seleção do bocal: o motor do distribuidor de latão

A função sobre a forma é o princípio orientador aqui. O bocal atua como um orifício de precisão para aumentar a velocidade do fluido. Ele homogeneiza o líquido e o gás flash antes que a mistura atinja o cone de dispersão. Sem bico, o fluido entra muito lentamente. Ele se separa em fluxos distintos de vapor e líquido. O bico os força a se misturar violentamente.

Considere as diferenças entre bicos intercambiáveis ​​e fixos antes de especificar uma unidade.

• Bicos intercambiáveis: Estes são altamente preferidos para adaptabilidade em campo. Eles permitem ajustes personalizados no local de trabalho. Você pode trocá-los facilmente se os parâmetros do sistema mudarem posteriormente.
• Bicos Fixos: Apresentam um risco muito menor de vazamento interno. Os fabricantes geralmente os preferem em aplicações OEM em massa. Eles oferecem confiabilidade do tipo 'configure e esqueça' para equipamentos fabricados na fábrica.

Use uma lógica de dimensionamento rigorosa ao selecionar o diâmetro do orifício. Baseie o tamanho do bico no refrigerante específico que você pretende usar. Considere a temperatura de evaporação projetada. Sempre inclua a temperatura exata do líquido que entra na TXV. Mudanças no subresfriamento do líquido afetam drasticamente o diâmetro necessário do bico. Confie nos gráficos de dimensionamento do fabricante em vez de estimativas.

Conformidade de materiais, brasagem e compatibilidade de sistemas

Por que você deve especificar latão? Destaque as vantagens metalúrgicas significativas de um distribuidor de latão . Fornece excepcional resistência à corrosão contra umidade. Oferece excelente usinabilidade, permitindo cones internos incrivelmente precisos. Além disso, possui excelente estabilidade térmica. O latão lida com rápidas flutuações de temperatura sem deformar ou fraturar ao longo do tempo.

As realidades da brasagem são muito importantes no campo. A integração de componentes de latão em sistemas existentes é simples. Você pode conectá-los facilmente aos acessórios padrão da unidade fan coil de cobre . Os técnicos usam ligas de brasagem de prata padrão para essas juntas. Certifique-se de limpar bem as superfícies de contato primeiro. Aplique fluxo adequado para obter ação capilar profunda.

Verifique as classificações de pressão e os refrigerantes modernos. A liga de latão e a espessura da parede devem obedecer a rígidos padrões de segurança. Verifique a conformidade com UL ou ASHRAE 15. Os sistemas modernos utilizam refrigerantes A2L de alta pressão. Esses fluidos exigem recipientes de contenção robustos. Um corpo de latão devidamente forjado suporta facilmente pressões operacionais superiores a 650 psig.

Riscos de implementação e práticas recomendadas de instalação

Os requisitos de orientação são notoriamente rigorosos. Você deve montar os distribuidores verticalmente. Eles podem apontar diretamente para cima ou diretamente para baixo. Esta postura vertical evita que a gravidade separe as fases líquida e vapor. A montagem horizontal é a principal causa de falha do sistema. A gravidade arrasta o líquido pesado para baixo. Conseqüentemente, as unidades horizontais enviam apenas gás para os circuitos superiores da bobina.

A equivalência do comprimento do tubo é totalmente obrigatória. Devemos reiterar a necessidade de comprimentos idênticos. Todos os tubos de conexão devem ter o mesmo comprimento físico. Eles também devem compartilhar os mesmos raios de curvatura. Comprimentos desiguais criam quedas de pressão desiguais. O fluido sempre segue o caminho de menor resistência. Tubos mais curtos roubarão a maior parte do refrigerante.

A proximidade da TXV é outro fator crucial de instalação. Monte a unidade o mais próximo fisicamente possível da válvula de expansão.

1. Mantenha a linha de conexão abaixo de duas polegadas, se possível.
2. Evite instalar cotovelos entre a válvula e a entrada do distribuidor.
3. Elimine acessórios desnecessários que possam criar quedas de pressão.
4. Isole o conjunto para evitar a absorção de calor ambiente.

A distância extra permite a separação prematura da mistura bifásica. Mantenha a conexão física curta, direta e completamente desobstruída.

Lógica de seleção: como especificar seu distribuidor

Siga um processo metódico e orientado pela engenharia ao especificar peças. Ignorar essas etapas leva a um comportamento errático do sistema.

1. Passo 1: Defina todos os parâmetros do sistema com precisão. Liste o tipo de refrigerante escolhido. Documente a capacidade exata do evaporador. Registre a temperatura de evaporação projetada e a temperatura do líquido que entra na válvula.
2. Etapa 2: Determine o número de circuitos exigidos pelo projeto da bobina. Conte as conexões do cabeçote da bobina duas vezes para ter certeza absoluta.
3. Etapa 3: Calcule cuidadosamente o tamanho do bico necessário. Use tabelas oficiais de dados de desempenho do fabricante. Não adivinhe esses valores em nenhuma circunstância.
4. Etapa 4: Selecione o corpo do distribuidor. Deve acomodar fisicamente o bico calculado. Certifique-se de que apresenta as dimensões corretas de entrada e saída para sua tubulação.
5. Etapa 5: Verifique a disponibilidade da cadeia de suprimentos. Consulte prazos de entrega. Garanta compromissos de suporte técnico do fabricante antes de finalizar o pedido.

Recomendamos fortemente o uso de um distribuidor de líquido de latão de alta qualidade para garantir uma longevidade ideal. A especificação antecipada meticulosa evita falhas catastróficas em campo posteriormente. Protege o compressor e garante que o usuário final receba a capacidade de refrigeração adquirida.

Conclusão

Escolher o hardware de distribuição correto é um exercício de engenharia de precisão. Requer alinhamento rigoroso entre capacidade do sistema, queda de pressão e geometria física. Nunca trate este componente como um acessório opcional. Ele serve como o controlador principal de toda a eficiência do evaporador. A seleção adequada garante que suas serpentinas de resfriamento funcionem exatamente como projetadas.

Priorize fabricantes que forneçam tabelas de dimensionamento transparentes. Procure empresas que oferecem opções de bicos intercambiáveis. Exija classificações de pressão verificáveis ​​que lidem com refrigerantes modernos de alta pressão. Por fim, verifique meticulosamente os protocolos de instalação em campo. Certifique-se sempre de que seu projeto teórico se traduz perfeitamente no desempenho real em campo.

Perguntas frequentes

P: Posso usar um distribuidor com mais saídas do que os circuitos da minha bobina?

R: Não. A obstrução de saídas não utilizadas interrompe imediatamente a dinâmica do fluxo interno. Esta interrupção leva a uma distribuição de fluidos gravemente desigual nas portas restantes. Sempre especifique um distribuidor com o número exato de saídas necessárias para corresponder à geometria da sua bobina.

P: Qual é a diferença entre um distribuidor de ar condicionado e um distribuidor de refrigeração?

R: A física fundamental dos fluidos permanece a mesma. No entanto, as unidades de refrigeração comercial lidam com diferentes refrigerantes e deltas de temperatura muito mais amplos. Um distribuidor de ar condicionado padrão concentra-se no resfriamento de conforto típico. Os modelos de refrigeração exigem tamanhos de bico específicos adaptados para aplicações em temperaturas ultrabaixas.

P: Preciso de um bico se estiver usando uma válvula de expansão termostática (TXV)?

R: Sim. O TXV controla apenas o superaquecimento. O bico distribuidor é estritamente necessário para criar a alta velocidade necessária. Essa velocidade mistura o gás flash e o líquido, garantindo distribuição igual nos múltiplos circuitos do evaporador.

P: Como faço para soldar um distribuidor de latão sem danificar os componentes internos?

R: Remova quaisquer bicos internos intercambiáveis ​​ou anéis de retenção antes de aplicar a tocha. Enrole um pano úmido ao redor do corpo principal para funcionar como dissipador de calor. Sempre purgue as linhas com nitrogênio seco durante a brasagem para evitar oxidação interna.
