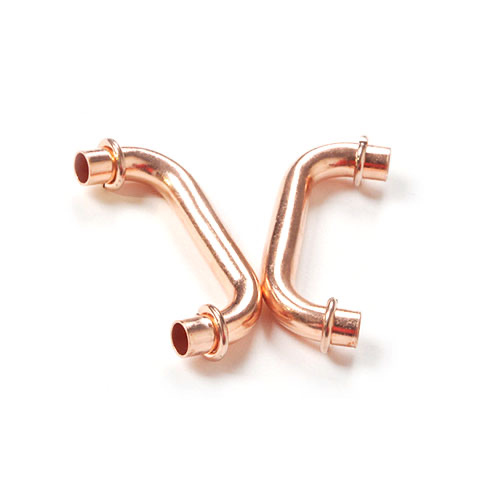

Como selecionar curvas em U de cobre para tubulação de refrigeração

Todo sistema HVACR depende de engenharia precisa para manter a transferência térmica e a integridade da pressão. No centro deste ciclo contínuo, a curva em U de cobre para refrigeração desempenha um papel crítico no fechamento de circuitos dentro de trocadores de calor, condensadores e evaporadores. Selecionar o acessório errado acarreta graves riscos operacionais e de negócios. Você enfrenta vazamentos no sistema, falhas catastróficas de pressão e perdas dispendiosas de refrigerante. Curvas abaixo do padrão também causam fluxo ineficiente, o que força os compressores a trabalharem muito mais e degrada o desempenho geral do sistema.

Nas modernas configurações de refrigeração de alta pressão, estes riscos são completamente inaceitáveis. Este artigo fornece uma estrutura verificável e orientada por especificações para avaliar e obter esses componentes críticos. Exploraremos padrões de materiais, requisitos de dimensionamento precisos e protocolos de testes essenciais. Os gerentes de compras e os engenheiros de HVACR aprenderão exatamente como qualificar os fabricantes e garantir a confiabilidade do sistema a longo prazo.

Principais conclusões

• O cobre encanamento padrão é insuficiente para refrigeração; a seleção deve aderir estritamente às especificações ACR (Ar Condicionado e Refrigeração) (por exemplo, ASTM B280).
• A espessura da parede e o raio da linha central determinam diretamente a tolerância à pressão e a eficiência do fluxo de um sistema, especialmente com refrigerantes de alta pressão como R-410A ou CO2.
• A limpeza interna não é negociável; curvas em U aceitáveis ​​devem chegar purgadas com nitrogênio e tampadas para evitar danos ao compressor causados ​​por incrustações ou umidade.
• Avaliar um fabricante requer avaliar seus protocolos de teste de ruptura, confiabilidade de tolerância dimensional e prontidão para brasagem.

Compreendendo o verdadeiro custo das curvas abaixo do padrão

As equipes de compras às vezes tratam os acessórios para tubos como simples mercadorias. Essa mentalidade leva a falhas significativas no downstream. Avaliar o verdadeiro impacto de acessórios inadequados revela por que uma seleção rigorosa é importante.

Penalidades por Queda de Pressão

A dinâmica dos fluidos desempenha um papel crucial dentro de uma bobina condensadora. O raio da linha central (CLR) incorreto interrompe o fluxo suave do refrigerante. Curvas apertadas ou onduladas criam forte turbulência interna. Essa turbulência aumenta a resistência à medida que o gás ou líquido navega na curva. Os compressores devem trabalhar mais para empurrar o fluxo de massa através de caminhos restritos. Conseqüentemente, seu sistema experimenta uma queda notável em seu Coeficiente de Desempenho (COP) geral. Os engenheiros devem priorizar projetos de varredura aerodinâmica para manter a velocidade ideal do fluido.

Fadiga vibratória

Os sistemas de refrigeração geram vibração harmônica contínua. Os compressores emitem forças de descarga pulsantes através de toda a rede de tubulação. O sistema funciona essencialmente como um grande diapasão. Acessórios de paredes finas ou mal recozidos absorvem mal esta energia cinética. Eles se tornam os principais locais para falhas de microfraturas. Os processos de recozimento adequados suavizam o cobre. Isso permite que ele flexione levemente e absorva a tensão harmônica sem quebrar. Extremidades estiradas ou aquecidas inadequadamente sucumbem rapidamente à fragilidade.

O custo dos vazamentos

Juntas de brasagem abaixo do padrão geralmente resultam de tolerâncias dimensionais inadequadas nos comprimentos das pernas. Se as pernas não ficarem perfeitamente paralelas, os instaladores deverão forçá-las no bloco da bobina. Isso introduz estresse físico antes mesmo de o sistema ser ligado. Com o tempo, essas articulações estressadas quebram. Vazamentos de refrigerante criam imensos passivos financeiros e ambientais. Substituir o gás perdido é incrivelmente caro hoje. Além disso, a inatividade repentina do sistema interrompe as operações comerciais, danifica o inventário sensível à temperatura e arruína a reputação da marca.

Avaliando materiais de curvatura em U de cobre ACR e padrões de pureza

Os materiais de construção padrão não suportam os rigores dos ciclos de resfriamento mecânico. Você deve aplicar padrões metalúrgicos e de limpeza rígidos durante a fase de aquisição.

Seleção de liga

Você deve especificar cobre C12200 (DHP - Deoxidized High Phosphorus). Esta liga específica proporciona condutividade térmica ideal para aplicações de troca de calor. Mais importante ainda, o alto teor de fósforo evita ativamente a fragilização por hidrogênio. Durante a brasagem de prata em alta temperatura, o cobre contendo oxigênio padrão reage violentamente. Forma bolsas microscópicas de vapor dentro do metal. Estes vazios internos enfraquecem a estrutura conjunta. O C12200 elimina totalmente esse risco, garantindo conexões fortes e à prova de vazamentos.

Conformidade padrão

Nunca substitua o cobre de encanamento padrão para tarefas de refrigeração. Os canos de encanamento lidam com água de baixa pressão. Os circuitos de refrigeração lidam com gases voláteis de alta pressão. Você deve exigir a adesão aos padrões ACR. Uma curva em U de cobre ACR aceitável segue as diretrizes ASTM B280 para aplicações de serviço de campo. Para requisitos de fabricação de tubos sem costura, confie na especificação ASTM B75. Essas estruturas garantem pureza metalúrgica precisa e estrutura de grãos.

Limpeza Interna (A Ameaça de “Resíduo”)

A limpeza interna permanece absolutamente inegociável. Os processos de fabricação usam óleos de trefilação pesados ​​para moldar o metal. Se as fábricas deixarem esses óleos dentro do tubo, ocorrerá um desastre.

• Carbonização: O calor da brasagem transforma os óleos restantes em incrustações de carbono duro.
• Danos ao compressor: Esta incrustação descama, percorre as linhas e destrói válvulas delicadas do compressor.
• Contaminação por umidade: Os tubos não lacrados absorvem a umidade ambiente, que reage com o refrigerante para formar ácidos corrosivos.

Defina uma expectativa básica estrita. Os fornecedores devem enviar todas as conexões purgadas com nitrogênio. Eles também devem instalar tampas bem ajustadas imediatamente após a limpeza. Estas tampas bloqueiam a oxidação e a entrada de umidade antes da instalação final.

Especificações de dimensionamento: diâmetro externo, espessura da parede e raio

A precisão dimensional separa acessórios premium de alternativas propensas a falhas. O dimensionamento geométrico exato determina a velocidade de montagem e a durabilidade a longo prazo.

Correspondência de diâmetro externo (OD)

O dimensionamento exato do diâmetro externo continua vital para a eficiência da linha de montagem. A conexão deve combinar perfeitamente com a tubulação reta do bloco da bobina. A brasagem de prata depende inteiramente da ação capilar. O calor atrai a liga de brasagem líquida para dentro da junta contra a gravidade. A ação capilar requer uma lacuna precisa, normalmente entre 0,002 e 0,005 polegadas. Se o diâmetro externo for muito pequeno, a lacuna se tornará muito grande e a solda simplesmente escorrerá. Se o diâmetro externo for muito grande, o instalador não conseguirá encaixar as peças.

Cálculo da espessura da parede para pressão

Os engenheiros devem combinar a espessura da parede com os picos de pressão operacional. Você não pode confiar apenas na espessura inicial. O processo de fabricação dobra o tubo reto em torno de uma matriz. Esta ação estica fisicamente o metal no extrados (a curva externa da curva). Um tubo começando em 0,030 polegadas pode diminuir até 0,024 polegadas no ápice. Você deve exigir um estoque inicial mais espesso para compensar esse desbaste extrados, especialmente para sistemas de alta pressão.

Tabela 1: Tolerâncias típicas de desbaste extrados

Raio da linha central (CLR) vs. restrições de espaço

Projetar o CLR requer um equilíbrio cuidadoso. A dinâmica dos fluidos dita uma necessidade aerodinâmica de uma ampla varredura. Varreduras mais amplas reduzem drasticamente a queda de pressão interna. No entanto, as restrições da pegada física muitas vezes determinam o contrário. As serpentinas compactas modernas do condensador exigem espaçamento reduzido para economizar espaço. Os engenheiros devem otimizar o CLR para se ajustar ao passo do bloco da bobina, evitando enrugamento ou torção do raio interno.

Verificando a compatibilidade com refrigerantes de alta pressão

A indústria de HVACR continua avançando em direção a refrigerantes mais ecológicos, porém de maior pressão. As especificações dos seus componentes devem evoluir de acordo.

Refrigerantes legados vs. modernos

Décadas atrás, os sistemas utilizavam o R-22, que operava a pressões relativamente baixas. Acessórios padrão lidaram facilmente com essas tensões. Hoje, a paisagem parece drasticamente diferente. Os sistemas utilizam R-410A e R-32, que funcionam a pressões significativamente mais altas. Além disso, a indústria está adotando rapidamente refrigerantes naturais de ultra-alta pressão, como o R-744 (CO2). Os sistemas de CO2 transcrítico operam em pressões que romperão facilmente a tubulação existente padrão.

Requisitos de pressão de ruptura

O cálculo das margens de pressão de ruptura necessárias é essencial para a segurança. Não confie em tabelas teóricas de tubos fornecidas por distribuidores de metais básicos. Exija dados de teste de explosão empíricos diretamente do fabricante. Um protocolo de teste de explosão confiável envolve:

1. Tampando ambas as extremidades de uma curva de produção amostrada aleatoriamente.
2. Injeção de fluido hidráulico para aumentar constantemente a pressão hidrostática interna.
3. Registrando o psi exato onde a parede extrados começa a ceder.
4. Documentar o ponto final de falha (ruptura) para garantir um fator de segurança mínimo de 3X acima das pressões operacionais esperadas.

Extremos de temperatura

Aplicações como armazenamento ultracongelado ou bombas de calor comerciais sofrem oscilações drásticas de temperatura. O metal expande quando aquecido e contrai quando congelado. Esses ciclos contínuos causam fadiga térmica. Processos de recozimento de alta qualidade refinam a estrutura dos grãos de cobre. Este refinamento permite que a conexão suporte décadas de expansão térmica sem desenvolver trincas por fadiga.

Como selecionar e avaliar fabricantes

Encontrar um fornecedor que simplesmente dobre cobre é fácil. Encontrar um parceiro que atenda consistentemente às rigorosas tolerâncias do ACR exige auditoria rigorosa.

Auditorias de tolerância dimensional

Sempre aconselhe sua equipe de compras a solicitar dados detalhados sobre ovalidade (redondeza) e tolerâncias de comprimento das pernas. Dobrar metal naturalmente tenta achatar o tubo. Os fabricantes premium utilizam mandris internos para manter o tubo perfeitamente redondo. Extremidades fora do formato redondo exigem redimensionamento manual no chão de fábrica. Esta etapa extra destrói completamente a eficiência da linha de montagem e aumenta os custos de mão de obra.

Rastreabilidade de controle de qualidade/controle de qualidade

Procure a certificação ISO 9001 como base. Além disso, avalie seus sistemas de rastreabilidade de lotes. Se uma conexão se partir durante a instalação, o fabricante pode rastrear essa peça exata até o tarugo de cobre bruto original? A rastreabilidade adequada prova que eles controlam sua cadeia de suprimentos e assumem a responsabilidade por defeitos metalúrgicos.

Capacidades de ferramentas personalizadas

Os designs das bobinas variam muito entre as diferentes marcas OEM. O passo (distância entre as duas pernas) muda com base no design das aletas e no roteamento do tubo. Avalie se o fornecedor possui recursos internos de ferramentas para atender aos requisitos de pitch personalizados. Ferramentas internas evitam taxas exorbitantes de engenharia não recorrente (NRE) e reduzem drasticamente os prazos de desenvolvimento de novos produtos.

Ação do próximo passo

Nunca se comprometa com compras de alto volume com base em um folheto. Recomendamos solicitar primeiro lotes de amostras para testes destrutivos. Execute seus próprios testes de explosão. Corte as curvas ao meio para medir a espessura real da parede extrados sob um microscópio. Realize testes de capacidade de brasagem em sua linha de montagem para verificar as tolerâncias de diâmetro externo. Emita pedidos de compra somente quando as amostras passarem por esses testes físicos.

Conclusão

Economizar frações de centavo em uma adaptação é uma falsa economia perigosa. Quando você compara pequenas economias iniciais com os custos exorbitantes de reclamações de garantia, vazamentos no sistema e falhas do compressor, a escolha fica clara. A fabricação de alta qualidade protege seu produto final.

Para garantir a confiabilidade, siga uma lista de verificação final rigorosa. Verifique a conformidade com os padrões ASTM. Calcule e verifique as tolerâncias de espessura de parede para seus refrigerantes alvo, especialmente compensando o desbaste extrados. Por fim, exija limpeza interna rigorosa, exigindo purga de nitrogênio e tampas seguras em todas as remessas.

Tome medidas hoje para proteger sua cadeia de suprimentos. Consulte um especialista em engenharia sobre seus projetos específicos de bobina. Solicite uma folha de especificações técnicas abrangente e amostras físicas de um fabricante qualificado e rastreável para iniciar seu processo de validação de qualidade.

Perguntas frequentes

P: Qual é a diferença entre o cobre para encanamento padrão e uma curva em U de cobre ACR?

R: O encanamento padrão lida com água de baixa pressão e não possui controles rígidos de limpeza. As variantes ACR atendem aos padrões ASTM B280 ou B75. Eles exigem tolerâncias dimensionais exatas para gases de alta pressão. Além disso, as conexões ACR são meticulosamente desengraxadas, purgadas com nitrogênio e tampadas para evitar oxidação interna e contaminação por umidade.

P: Como o processo de dobra afeta a pressão de ruptura de uma curva em U?

R: Dobrar um tubo estica mecanicamente o metal no raio externo (extrados). Esse alongamento faz com que a parede fique significativamente mais fina. Se o tubo inicial for muito fino, o ápice se torna um ponto fraco, sujeito a estourar sob alta pressão. Os fabricantes devem usar tubos iniciais de paredes espessas para compensar.

P: Qual espessura de parede é necessária para sistemas de refrigeração com CO2 (R-744)?

R: Os sistemas transcríticos de CO2 operam em pressões extremas, geralmente excedendo 1.400 psi. As espessuras de parede padrão irão romper. Esses sistemas exigem espessuras de parede significativamente mais pesadas, muitas vezes exigindo uma margem de até 30% em relação aos tubos R-410A padrão. Muitos engenheiros especificam ligas especializadas de cobre-ferro de alta resistência para lidar com essas tensões extremas com segurança.

P: Por que minhas curvas em U de cobre estão falhando na junta soldada?

R: As falhas de brasagem normalmente resultam de três problemas. A ovalização deficiente (extremidades fora do formato redondo) arruína a lacuna capilar necessária para a solda de prata. O espaçamento inadequado das pernas força os instaladores a dobrar as pernas, causando fraturas por estresse físico. Finalmente, a oxidação interna devido à falta de purga de nitrogênio durante a fabricação ou instalação impede que a brasagem adira adequadamente.
