Como escolher conjuntos de linhas CA pré-carregados para instalação de ar condicionado split

A instalação de um sistema mini-split moderno exige precisão e planejamento cuidadoso. Você obtém um desempenho de resfriamento ideal ao manusear corretamente os componentes internos. Eliminar a necessidade de aspiração manual agiliza todo o processo de instalação. Um de alta qualidade conjunto de linhas CA pré-carregado permite uma verdadeira funcionalidade plug-and-play. Essa inovação elimina requisitos complexos de equipamentos do seu fluxo de trabalho. No entanto, a escolha dos materiais errados pode causar falhas mecânicas imediatas.

Nosso guia fornece uma estrutura baseada em evidências para avaliar diversas tecnologias de conexão. Você aprenderá regras específicas de dimensionamento e referências essenciais de qualidade de material. Nosso objetivo é ajudar os compradores a selecionar o kit certo com confiança, sem correr o risco de danos catastróficos ao sistema. Vamos explorar as especificações exatas necessárias para uma configuração segura e sem vazamentos.

Takeaways -chave

• A terminologia é importante: confundir uma linha pré-carregada com uma linha pré-aspirada pode levar à contaminação do ar e a contas de reparo caras.
• Tecnologia de conexão: As conexões rápidas mecânicas modernas superam a soldagem tradicional, preservando a resistência à tração do cobre e fornecendo vedações reutilizáveis ​​e não perfurantes.
• Rigor de dimensionamento: As linhas pré-carregadas não podem ser cortadas. O excesso de comprimento deve ser enrolado horizontalmente, enquanto as tiragens curtas requerem kits de acopladores específicos e possíveis reabastecimentos de refrigerante.
• Referências de qualidade: Procure cobre recozido, válvulas anti-rosqueamento cruzado, isolamento resistente a UV de 1/2 polegada e testes de pressão comprovados de terceiros.

Pré-carregado versus pré-aspirado: acertando a terminologia

Os compradores frequentemente confundem os termos do setor ao selecionar o equipamento. Você deve acertar a terminologia antes de avaliar produtos específicos. Cometer um erro aqui geralmente leva à contaminação grave do ar dentro do compressor.

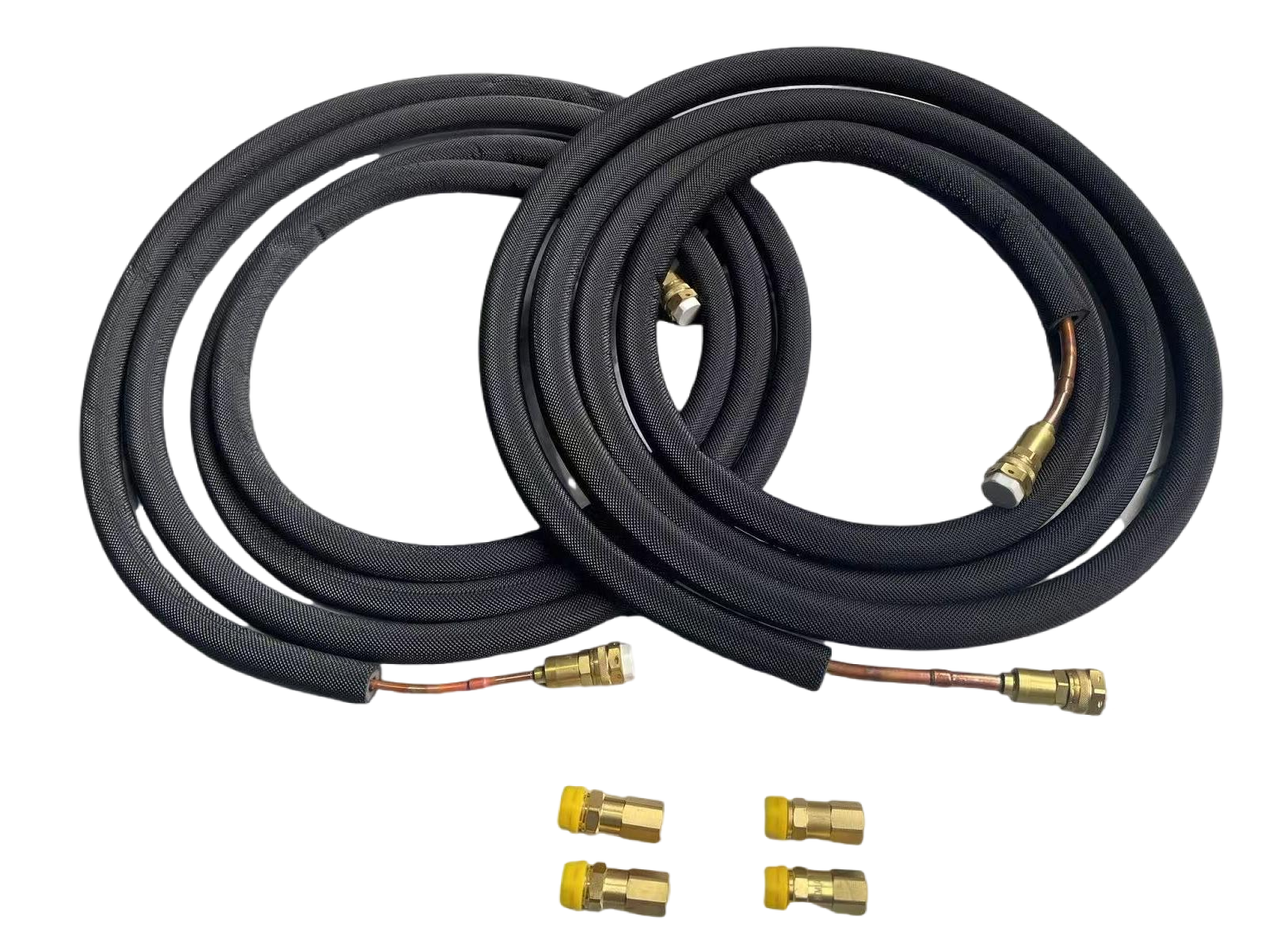

Um conjunto de linhas de cobre pré-carregado chega diretamente da fábrica cheio de refrigerante puro. Ele contém o volume químico exato necessário para a operação. Utiliza válvulas mecânicas especializadas em ambas as extremidades. Essas vedações internas bloqueiam a entrada de ar ambiente durante a conexão física. Você não precisa de aspiração manual.

Por outro lado, um kit de tubo AC aspirado chega completamente vazio. Os fabricantes eliminam todo o ar e umidade internos antes do envio. O refrigerante real permanece armazenado inteiramente dentro da unidade condensadora externa. Você ainda precisa de um manuseio cuidadoso. O ar ambiente não deve entrar nos tubos vazios antes de liberar a carga útil do condensador.

Os sistemas HVAC tradicionais exigem que os técnicos extraiam vácuo. Este processo remove gases não condensáveis ​​das linhas. Os não condensáveis ​​causam pressões erráticas no sistema. Eles forçam o compressor a trabalhar mais. Eles reduzem a capacidade geral de resfriamento. As linhas pré-carregadas eliminam toda esta preocupação. A fábrica sela as linhas sob rigorosos controles de qualidade. Garantem pureza absoluta no interior do tubo. Você evita totalmente o risco de aspiração inadequada.

Vemos aqui um grande risco operacional. Você pode comprar um kit aspirado presumindo que contenha refrigerante ativo. Você pode tentar cortar qualquer tipo de tubo. Isso introduz o ar atmosférico padrão em refrigerante químico puro. Este erro requer uma limpeza total do sistema. Um profissional licenciado deve realizar um procedimento de vácuo profundo para corrigi-lo.

Avaliando tecnologias de conexão: soldagem versus conexões rápidas

Você deve avaliar rigorosamente a integridade estrutural ao construir sua configuração. A facilidade de uso também determina o sucesso da montagem. Contamos com dados de engenharia concreta para comparar métodos mais antigos com projetos mais recentes.

A soldagem por chama representa a terceira geração de conexões. Ele contém falhas físicas significativas. A aplicação de alto calor cria óxidos internos escuros. Esses óxidos escamosos viajam pelo sistema e obstruem os tubos capilares sensíveis. O calor extremo também altera a estrutura física dos grãos do cobre. O cobre padrão C12200 possui originalmente excelente resistência à tração. Normalmente mede entre 215 e 275 MPa. A soldagem por chama reduz significativamente essa resistência para 150–180 MPa. Este compromisso estrutural reduz drasticamente a pressão máxima de trabalho segura.

Um moderno conjunto de linhas de porca alargada aparafusada ou de conexão rápida representa a quarta geração. Traz vantagens estruturais distintas.

• Mecânica não perfurante: válvulas de mola internas integradas gerenciam o fluxo de ar de maneira inteligente. Eles expelem o ar ambiente logo na primeira mordida no fio. Eles abrem o fluxo de refrigerante somente quando você aperta a porca completamente.
• Validação de terceiros: Conectores de alta qualidade passam por rigorosos testes de laboratório. Eles suportam mais de 400 PSI de pressão hidrostática contínua. Eles suportam mais de 500 libras de tensão física sem vazar.
• Fácil de realocar: Desconectar a conexão veda automaticamente as válvulas mecânicas de mola. Esta ação brilhante retém o refrigerante com segurança no interior para realocação do sistema.

O teste de pressão hidrostática envolve o enchimento da linha com nitrogênio pressurizado. Os técnicos pressurizam o sistema muito além dos níveis normais de operação. Um mini-split típico funciona a cerca de 120 a 150 PSI no lado inferior. Testá-los com mais de 400 PSI garante um enorme fator de segurança. É responsável por picos extremos de temperatura durante os dias de pico do verão. O teste de tração de mais de 500 libras simula o estresse físico. Ele imita viagens acidentais na linha. Ele imita o assentamento da casa ou ventos extremos puxando o condensador externo. A aprovação nesses testes rigorosos comprova que a integridade mecânica corresponde à brasagem profissional.

Limites de dimensionamento e gerenciamento de comprimento excessivo

O atendimento aos requisitos dimensionais elimina o ponto de atrito da instalação primária. Você deve planejar seu roteamento físico com cuidado. Os tubos de cobre toleram muito pouca margem de erro.

Sempre alinhe perfeitamente os diâmetros da linha de líquido e sucção. Eles devem corresponder às especificações de fábrica do condensador. Um tamanho residencial comum é 1/4" de líquido por 3/8" de sucção. Existem adaptadores para componentes incompatíveis. No entanto, introduzem pontos de falha mecânica desnecessários. É altamente desaconselhável o uso de adaptadores de dimensionamento de terceiros. Mantenha o caminho do fluxo o mais uniforme possível.

Lidar com o excesso de comprimento requer disciplina mecânica rigorosa. Nunca corte um tubo pré-carregado. Cortá-lo anula instantaneamente todo o sistema. Ele libera produtos químicos prejudiciais ao meio ambiente diretamente na atmosfera. Você deve gerenciar qualquer comprimento extra com segurança. Siga estas etapas específicas para lidar com o excesso de comprimento:

1. Meça a distância necessária antes de desembrulhar o pacote completamente.
2. Identifique a metragem extra restante após chegar à unidade externa.
3. Enrole esse excesso de linha frouxamente para evitar dobras graves.
4. Mantenha os laços circulares estritamente horizontais em relação ao solo.
5. Coloque esta bobina horizontal perto da unidade externa com segurança.
6. Posicione a bobina ligeiramente acima da entrada do compressor, se possível.

O posicionamento da bobina horizontalmente garante o retorno adequado do óleo do compressor. Os compressores circulam o óleo junto com o refrigerante. Este óleo lubrifica as peças móveis internas. O óleo deve retornar continuamente ao compressor. Os tubos verticais dificultam o retorno do óleo porque a gravidade combate o fluxo. Enrolar o excesso de linha horizontalmente cria uma zona de descanso segura. Evita que o óleo se acumule em gotas verticais profundas. Se você enrolar a linha verticalmente, criará uma armadilha. O compressor empurra o óleo para o circuito vertical. Falta pressão para empurrá-lo de volta. O compressor eventualmente seca e emperra.

Estender a corrida exige cálculos matemáticos cuidadosos. As pré-cargas básicas de fábrica geralmente suportam corridas de 25 pés sem problemas. Você pode usar kits de acopladores autorizados para conectar dois segmentos. Nesse caso, calcule a distância extra com precisão. As execuções que excedem o máximo do fabricante muitas vezes requerem intervenção. Um profissional experiente deve pesar o refrigerante suplementar. Eles adicionam onças específicas por pé adicional. Isso mantém as taxas de pressão precisas necessárias para o resfriamento.

Marcadores de qualidade: o que procurar em um tubo de conexão CA dividido

Os compradores precisam de uma lista de verificação confiável para selecionar produtos. As inspeções visuais revelam muito sobre os padrões de fabricação. Você deve identificar referências de materiais específicos antes de comprar. Um confiável tubo de conexão CA dividido atende a vários critérios rigorosos.

Exija cobre totalmente recozido para o seu projeto. O cobre endurece quando você o dobra. Dobrar um tubo estirado causa microfraturas ao longo da curva. O cobre totalmente recozido passa por um tratamento térmico especializado. Os fabricantes aquecem o cobre e o resfriam lentamente. Isso redefine a estrutura cristalina interna. O metal se torna incrivelmente maleável. Você pode dobrá-lo suavemente em um canto de 90 graus sem dobradores de tubos especializados. No entanto, você ainda deve apoiar a curva com os polegares. Nunca force um ângulo agudo. Uma linha dobrada restringe severamente o fluxo. Isso faz com que a bobina do evaporador congele.

Verifique a compatibilidade exata do refrigerante a seguir. Certifique-se de que a tubulação corresponda às pressões operacionais do seu equipamento. Seu sistema específico determina esse requisito químico. Os sistemas R-410A legados têm necessidades de pressão distintas. Os padrões ambientais mais recentes exigem diferentes misturas químicas. Um conjunto de linhas de conexão rápida R32 moderno deve suportar pressões operacionais mais altas. Os sistemas que utilizam R-454B também requerem vedações especializadas de alta pressão. O uso de vedações incompatíveis leva a microvazamentos lentos e indetectáveis ​​ao longo do tempo.

Os padrões de isolamento são muito importantes para a eficiência energética. Os produtos superiores apresentam isolamento de espuma espesso e contínuo. A espessura mínima aceitável é 1/2 polegada. Deve permanecer altamente resistente aos raios UV para sobreviver à luz solar intensa. O isolamento padrão degrada-se rapidamente sob a luz solar direta. Os raios UV quebram as células espumosas. O isolamento fica quebradiço e desmorona. O cobre exposto absorve o calor ambiente. Isso arruína a eficiência do sistema. O compressor funciona constantemente para superar esse ganho de calor. Sempre verifique a classificação de resistência UV.

Ele também deve possuir uma classificação de segurança contra incêndio reconhecida pela UL. Esta certificação garante que atenda aos rígidos códigos de construção locais. Resiste à propagação de chamas em estruturas residenciais. A espuma padrão emite fumaça tóxica quando queimada. Os materiais com classificação UL retardam a propagação da chama e reduzem a toxicidade da fumaça.

Procure atentamente os recursos anti-cross-threading. Acessórios de latão de alta qualidade apresentam guias de alinhamento dedicadas. Essas guias metálicas evitam que os usuários descasquem os fios. O latão descascado estraga o selo mecânico instantaneamente. A usinagem de precisão garante um alinhamento perfeito sempre que você aperta as porcas manualmente.

Conclusão

A escolha do equipamento certo determina seu sucesso a longo prazo. Priorize medições precisas antes de fazer qualquer pedido. Os tubos pré-carregados permanecem estritamente inalterados por design. Verifique a espessura da sua parede com precisão. Calcule suas quedas verticais com cuidado. Você deve saber antecipadamente seu caminho de roteamento exato.

Invista em tecnologias verificáveis ​​de 4ª geração. As juntas mecânicas não perfurantes oferecem confiabilidade comprovada e duradoura. Exija dados sólidos de teste de pressão do fabricante. Insista em isolamento espesso e compatível com o código para máxima segurança. Seguir essas diretrizes exatas garante uma instalação altamente segura. Você consegue uma configuração completamente livre de vazamentos de forma eficiente. Você protege sua propriedade e seu equipamento simultaneamente, tomando decisões informadas e baseadas em padrões.

Perguntas frequentes

P: Posso cortar um conjunto de linhas CA pré-carregado se ele for muito longo para minha configuração?

R: Não. Cortar a linha liberará o refrigerante carregado de fábrica na atmosfera e danificará permanentemente o conjunto de linha. O excesso de comprimento deve ser enrolado horizontalmente.

P: O que acontece se eu acidentalmente deixar entrar ar em um sistema pré-carregado?

R: O ar ambiente introduz umidade, que se mistura com o óleo refrigerante para criar ácidos destrutivos. O sistema precisará ser completamente evacuado, aspirado profundamente e recarregado por um profissional.

P: Posso conectar dois conjuntos de linhas pré-carregados para um funcionamento mais longo?

R: Sim, mas apenas usando kits de acopladores mecânicos aprovados pelo fabricante. Você também deve consultar o manual para ver se o comprimento total aumentado requer a adição de refrigerante suplementar.
